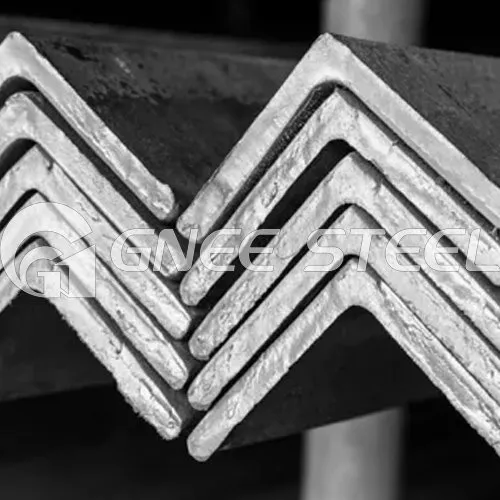

ST52 Carbon structural angle steel with blue painting on the end.

ST52-3 زاویہ اسٹیل بار مصنوعات کی وضاحت:

آئٹم: ST52 زاویہ سٹیل.

معیاری: DIN 17100

ٹیکنالوجی: گرم رولڈ۔

قسم: مساوی اور غیر مساوی

سطح: سیاہ یا جستی یا پری پینٹنگ۔

لمبائی: 6 میٹر، 9 میٹر، 12 میٹر یا آپ کی درخواست کے مطابق۔

مساوی زاویہ:

سائز: 20 × 20 ملی میٹر سے 200 × 200 ملی میٹر۔

موٹائی: 3 سے 20 ملی میٹر۔

لمبائی: 6 میٹر، 9 میٹر، 12 میٹر یا آپ کی درخواست کے مطابق۔

غیر مساوی زاویہ:

سائز: 30 × 20 ملی میٹر سے 250 × 90 ملی میٹر۔

موٹائی: 3 سے 10 ملی میٹر۔

لمبائی: 6 میٹر، 9 میٹر، 12 میٹر یا آپ کی درخواست کے مطابق۔

DIN ST52-2 اینگل اسٹیل - اچھی ویلڈیبلٹی

ST52 سٹیل زاویہ0.23% کاربن مواد اور 355 MPa پیداوار پوائنٹ طاقت کے ساتھ ویلڈ ایبل اور معاون اجزاء کے لیے موزوں ہے۔ کیمیائی ساخت اور مکینیکل خاصیت کے مطابق، یہ EN 10025-3 کے S355N سے ملتا جلتا ہے۔

مقبول ASTM A36 کے مقابلے میں، ST52 میں زیادہ طاقت اور بہترین ویلڈیبلٹی ہے۔ یہ روزمرہ کی زندگی اور صنعتی ایپلی کیشنز جیسے گودام، سامان وغیرہ میں بھی استعمال ہوتا ہے۔

نوٹ: اگرچہ ایک جیسی خصوصیات کا اشتراک کرتے ہوئے، وہ بھی کچھ مختلف ہیں۔ ہمیں اپنی تفصیلی ضروریات کا مشورہ دیں، سب سے موزوں سٹیل گریڈ بتایا جائے گا۔

کیمیائی ساخت
سٹیل گریڈ	طرزیں	کاربن، زیادہ سے زیادہ، %	سلکان، %	مینگنیج، %	فاسفورس، زیادہ سے زیادہ، %	سلفر، زیادہ سے زیادہ، %
ST52	سٹیل زاویہ	0.23	<0.60	<1.60	0.045	0.045

مکینیکل پراپرٹی
سٹیل گریڈ	طرزیں	تناؤ کی طاقت، ksi [MPa]	حاصل پوائنٹ، منٹ، ksi [MPa]	لمبائی، کم سے کم، δ5، %
ST52	سٹیل زاویہ	75 - 92 [510 - 630]	52 [355]	21

ST52 برابر سٹیل زاویہ سائز:

ST52 برابر زاویہ سٹیل تفصیلات
آئٹم	ٹانگ 1 (ملی میٹر)	ٹانگ 2 (ملی میٹر)	موٹائی (ملی میٹر)	وزن (کلوگرام/میٹر)	آئٹم	ٹانگ 1 (ملی میٹر)	ٹانگ 2 (ملی میٹر)	موٹائی (ملی میٹر)	وزن (کلوگرام/میٹر)
EST52001	20	20	3	0.889	EST52045	80	80	7	8.525
EST52002	20	20	4	1.145	EST52046	80	80	8	9.658
EST52003	25	25	3	1.124	EST52047	80	80	10	11.874
EST52004	25	25	4	1.459	EST52048	90	90	6	8.35
EST52005	30	30	3	1.373	EST52049	90	90	7	9.656
EST52006	30	30	4	1.786	EST52050	90	90	8	10.946
EST52007	35	35	3	1.578	EST52051	90	90	10	13.476
EST52008	35	35	4	2.072	EST52052	90	90	12	15.94
EST52009	35	35	5	2.551	EST52053	100	100	6	9.366
EST52010	40	40	3	1.852	EST52054	100	100	7	10.83
EST52011	40	40	4	2.422	EST52055	100	100	8	10.276
EST52012	40	40	5	1.976	EST52056	100	100	10	15.12
EST52013	44	44	3	2.002	EST52057	100	100	12	17.898
EST52014	44	44	4	2.638	EST52058	100	100	14	20.611
EST52015	38	38	3	1.719	EST52059	100	100	16	23.257
EST52016	38	38	4	2.261	EST52060	110	110	7	11.928
EST52017	48	48	3	2.19	EST52061	110	110	8	13.532
EST52018	48	48	4	2.889	EST52062	110	110	10	16.69
EST52019	48	48	5	3.572	EST52063	110	110	12	19.782
EST52020	50	50	3	2.332	EST52064	110	110	14	22.809
EST52021	50	50	4	3.059	EST52065	125	125	8	15.504
EST52022	50	50	5	3.77	EST52066	125	125	10	19.133
EST52023	50	50	6	4.465	EST52067	125	125	12	22.692
EST52024	56	56	3	2.624	EST52068	125	125	14	26.193
EST52025	56	56	4	3.446	EST52069	140	140	10	21.488
EST52026	56	56	5	4.251	EST52070	140	140	12	25.522
EST52027	56	56	6	6.568	EST52071	140	140	14	29.49
EST52028	63	63	4	3.907	EST52072	140	140	16	33.393
EST52029	63	63	5	4.822	EST52073	160	160	10	24.724
EST52030	63	63	6	5.721	EST52074	160	160	12	29.391
EST52031	63	63	8	7.469	EST52075	160	160	14	33.987
EST52032	63	63	10	9.151	EST52076	160	160	16	38.518
EST52033	70	70	4	4.372	EST52077	180	180	12	33.159
EST52034	70	70	5	5.397	EST52078	180	180	14	35.383
EST52035	70	70	6	6.406	EST52079	180	180	16	43.452
EST52036	70	70	7	7.398	EST52080	180	180	18	48.634
EST52037	70	70	8	8.373	EST52081	200	200	14	42.894
EST52038	75	75	5	5.818	EST52082	200	200	16	48.56
EST52039	75	75	6	6.905	EST52083	200	200	18	54.501
EST52040	75	75	7	7.976	EST52084	200	200	20	60.056
EST52041	75	75	8	9.03	EST52085	200	200	22	71.168
EST52042	75	75	10	11.089	لمبائی=6 - 12 میٹر
EST52043	80	80	5	6.211
EST52044	80	80	6	7.376

ST52 غیر مساوی سٹیل سنگل سائز:

ST52 غیر مساوی زاویہ سٹیل تفصیلات
آئٹم نمبر.	ٹانگ 1 (ملی میٹر)	ٹانگ 2 (ملی میٹر)	موٹائی (ملی میٹر)	وزن (کلوگرام/میٹر)	آئٹم نمبر.	ٹانگ 1 (ملی میٹر)	ٹانگ 2 (ملی میٹر)	موٹائی (ملی میٹر)	وزن (کلوگرام/میٹر)
UEST52001	30	20	3	1.14	UEST52045	100	50	6	6.98
UEST52002	30	20	4	1.49	UEST52046	100	50	8	9.16
UEST52003	40	20	3	1.38	UEST52047	100	50	10	11.3
UEST52004	40	20	3	1.8	UEST52048	100	65	7	8.96
UEST52005	40	25	4	1.97	UEST52049	100	65	8	10.2
UEST52006	45	30	4	2.3	UEST52050	100	65	9	11.3
UEST52007	45	30	5	2.82	UEST52051	100	65	10	12.5
UEST52008	50	30	5	3.02	UEST52052	100	75	7	9.52
UEST52009	50	30	6	3.58	UEST52053	100	75	8	10.8
UEST52010	50	40	4	2.77	UEST52054	100	75	9	12.1
UEST52011	50	40	5	3.42	UEST52055	100	75	10	13.3
UEST52012	50	40	6	4.03	UEST52056	100	75	11	14.6
UEST52013	60	30	5	3.43	UEST52057	100	75	12	15.8
UEST52014	60	30	6	4.06	UEST52058	120	80	8	12.4
UEST52015	60	30	7	4.68	UEST52059	120	80	10	15.3
UEST52016	60	40	5	3.83	UEST52060	120	80	12	18.2
UEST52017	60	40	6	4.54	UEST52061	130	65	8	12.1
UEST52018	60	40	7	5.24	UEST52062	130	65	10	14.9
UEST52019	65	50	5	4.43	UEST52063	130	65	12	17.7
UEST52020	65	50	6	5.26	UEST52064	130	75	8	12.7
UEST52021	65	50	7	6.08	UEST52065	130	75	10	15.7
UEST52022	65	50	8	6.88	UEST52066	130	75	12	18.6
UEST52023	75	50	5	4.83	UEST52067	130	90	10	17
UEST52024	75	50	6	5.75	UEST52068	130	90	12	20.1
UEST52025	75	50	7	6.65	UEST52069	150	75	9	15.7
UEST52026	75	50	8	7.53	UEST52070	150	75	10	17.4
UEST52027	75	50	9	8.4	UEST52071	150	75	11	18.9
UEST52028	75	55	5	5.04	UEST52072	150	75	12	20.6
UEST52029	75	55	7	6.93	UEST52073	150	90	10	18.6
UEST52030	75	65	6	6.49	UEST52074	150	90	12	22
UEST52031	75	65	8	8.48	UEST52075	150	90	15	27.1
UEST52032	75	65	10	10.5	UEST52076	150	100	10	19.3
UEST52033	80	40	6	5.51	UEST52077	150	100	12	23
UEST52034	80	40	8	7.21	UEST52078	150	100	14	26.6
UEST52035	80	60	6	6.49	UEST52079	160	80	10	18.5
UEST52036	80	60	7	7.5	UEST52080	160	80	12	22
UEST52037	80	60	8	8.48	UEST52081	160	80	14	25.4
UEST52038	80	65	6	6.73	UEST52082	200	100	10	23.4
UEST52039	80	65	8	8.82	UEST52083	200	100	12	27.8
UEST52040	80	65	10	10.9	UEST52084	200	100	15	34.4
UEST52041	90	65	6	7.22	UEST52085	250	90	10	26.6
UEST52042	90	65	7	8.32	مواد: ST52 لمبائی=6 - 12 میٹر
UEST52043	90	65	8	9.44
UEST52044	90	65	10	11.7
