ASTM A213

ASTM A213 T5, T9, T11, T22, T91 مصر دات اور سٹینلیس نلیاں

ASTM A213 نلیاں اعلی درجہ حرارت کی خدمات میں خاص طور پر بوائلر اور سپر ہیٹر کے لیے بڑے پیمانے پر استعمال ہوتی رہی ہیں۔ ٹیوب کا مواد مرکب سٹیل اور سٹینلیس سٹیل میں ہو سکتا ہے، اور گرم رولڈ یا کولڈ ڈرا کے بغیر ہموار میں تیار کیا جا سکتا ہے۔ لہذا یہ پائپ عام طور پر بہت اہم جگہوں پر استعمال ہوتا ہے اور قیمت عام کاربن پائپوں سے بہت زیادہ ہے۔ عام درجات T9, T11, T12, T21, T22, T91 اور TP304 یا TP316 میں سٹینلیس گریڈ ہیں۔

ASTM A213 نلیاں کے لیے GNEE سپلائی کی حد

معیاری: ASTM A213 مصر دات اور سٹینلیس سٹیل ٹیوب کے لیے
گریڈ: T9, T11, T22, T91, T92, TP304/L, TP316/L, TP317/L, TP321/H وغیرہ
OD: 1/8" سے 16"۔ 3.2 ملی میٹر سے 406 ملی میٹر
WT: {{0}}۔{4}}15" سے 0.500"، 0.4 ملی میٹر سے 12.7 ملی میٹر
لمبائی: 10 فٹ، 20 فٹ، 40 فٹ، یا اپنی مرضی کے مطابق لمبائی

ASTM A213 معیاری دائرہ کار

یہ تصریح سیملیس فیریٹک اور آسٹینیٹک اسٹیل بوائلر، سپر ہیٹر، اور ہیٹ ایکسچینجر ٹیوب، نامزد گریڈ T5، TP304، وغیرہ پر محیط ہے۔ جو جدول 1 اور 2 میں درج ہے۔

اس ٹیوب کے لیے سائز کی حد اندرونی قطر 1/8 انچ اور 5 انچ OD تک ہے۔ موٹائی 0۔{5}}15 سے 0.500 انچ (0.4 ملی میٹر سے 12.7 ملی میٹر)۔ اس کے علاوہ اگر دوسرے سائز کی ضرورت ہو تو اسے ترتیب میں بیان کیا جا سکتا ہے، کم از کم اور اوسط موٹائی کے ساتھ بھی بیان کیا جانا چاہیے۔

ASTM A213 ٹیوب میں الائے پائپ اور سٹینلیس پائپ کے لیے مختلف درجات ہیں۔

ASTM A213 لو الائے اسٹیل ٹیوب کے لیے بشمول گریڈ ASTM A213 T2, T5, T5b, T5c, T9, T11, T12, T17, T21, T22, T23, T24, T36, اور ASTM A213 T91, ASTM A213 T219, T219, T213 , اور ASTM A213 TP201, TP202, XM-19, TP304, TP304L, TP304H, TP304N, TP304LN, TP309S, TP309,TP309,TP309,TP309,TP304LN, TP309S, TP201, TP202, میں Austenitic اور Ferritic سٹینلیس سٹیل کا احاطہ کرتا ہے ، TP310S، TP310H، اور TP316 , TP316L, TP316H, TP316Ti, TP316N, TP316LN, TP317, TP317L, TP321, TP321H, اور وغیرہ۔ مزید گریڈز کے لیے براہ کرم ASTM A213 کے معیار کا جائزہ لیں۔ یہ اعلی درجہ حرارت والے ماحول میں لاگو ہوتے ہیں، مثال کے طور پر اوور ہیٹ ایکسچینجر اور دوبارہ ہیٹ ایکسچینجر پر استعمال کرنا۔

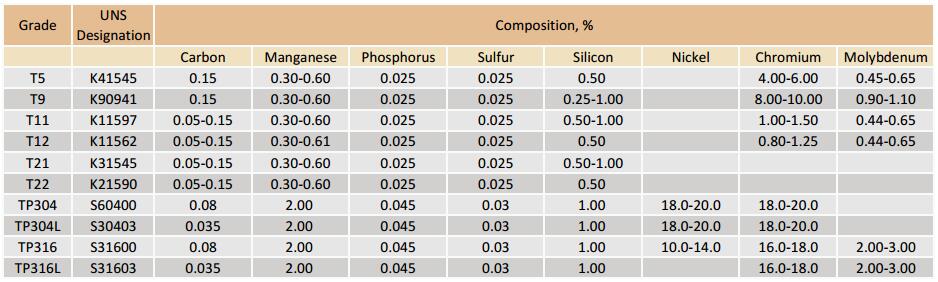

ASTM A213 پائپ کیمیکل کمپوزیشن

ASTM A213 T5, T9, T11, T12, T21, T22, TP304, TP316 کی کیمیائی خصوصیات

ASTM A213 پائپ کے لیے ہیٹ ٹریٹمنٹ کے طریقہ کار

a گریڈ T9، T11، T22 کے لیے، گرمی کے علاج کے طریقے مکمل یا آئسو تھرمل اینیل، نارملائز اور غصہ ہیں۔ (بعد کے آپشن میں حالات کے لیے، T9 اور T22 کے لیے درجہ حرارت 675 ڈگری سے اوپر ہے، T11 650 ڈگری سے اوپر ہے۔)
ب گریڈ T91, T92 کے لیے، نارملائز اور غصہ ہونا چاہیے، جہاں نارملائزنگ 1040 ڈگری سے زیادہ ہو گی، ٹیمپرنگ 730 ڈگری سے زیادہ ہوگی۔ ترسیل کے حالات کے طور پر.

رواداری

مخصوص کم از کم دیوار کی موٹائی سے قابل اجازت تغیرات تصریح A1016/A1016M کے مطابق ہوں گے۔

گرم تشکیل شدہ ٹیوبوں کے لیے

1/2'' سے 2 1/2'' قطر کے پائپ، +20%، -12.5%۔
2 1/2'' سے اوپر، t/D 5% سے کم یا اس کے برابر، +22.5% سے - 12.5%
2 1/2'' سے اوپر، t/D＜5%، +15 سے -12.5%

سرد تشکیل شدہ نلیاں کے لئے

مخصوص اوسط دیوار کی موٹائی سے قابل اجازت تغیرات سردی سے بنی ٹیوبوں کے لیے مخصوص اوسط دیوار کی موٹائی کا +/- 10 % ہوں گے۔
اور، جب تک کہ خریدار کی طرف سے بصورت دیگر وضاحت نہ کی گئی ہو، گرم بنی ہوئی ٹیوبوں کے لیے اوپر دی گئی جدول کے مطابق ہو گی۔

ASTM A213 ٹیوب کے لیے آکٹل سپلائی رینج

معیاری: ASTM A213/ASME SA213 مصر دات اور سٹینلیس سٹیل ٹیوب اور پائپ کے لیے
گریڈ: T9, T11, T22, T91, T92, TP304/L, TP316/L, TP317/L, TP321/H وغیرہ
OD: 1/8" سے 16"۔ 3.2 ملی میٹر سے 406 ملی میٹر
WT: {{0}}۔{4}}15" سے 0.500"، 0.4 ملی میٹر سے 12.7 ملی میٹر
لمبائی: 10 فٹ، 20 فٹ، 40 فٹ، یا اپنی مرضی کے مطابق لمبائی
